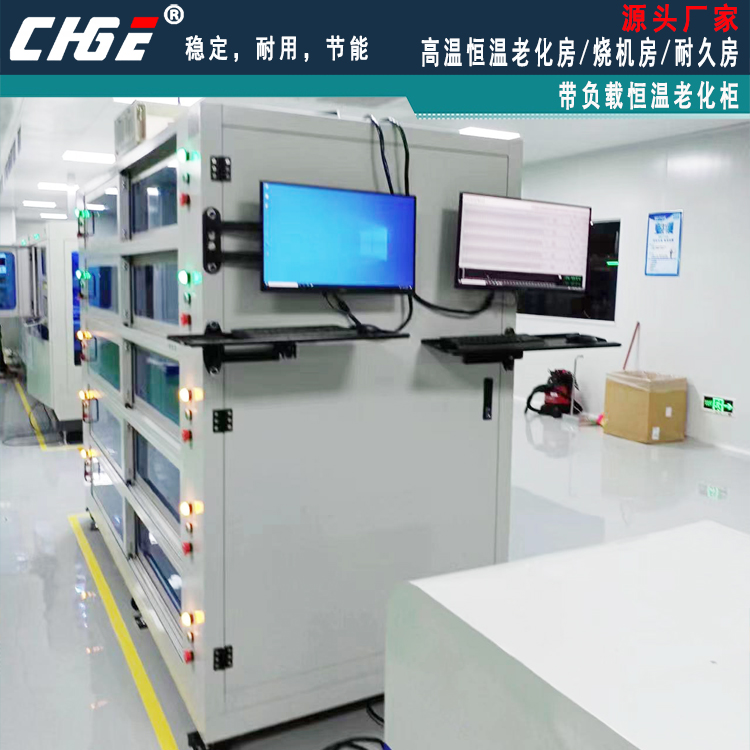

带载老化架，恒温老化柜，高温负载老化房是通过对产品施加应力（主要是温度应力和电应力）来筛选早期缺陷的产品。
温度范围：
1、温度范围：RT+10~80℃±5℃；
2、在线监控老化过程中模块的工作状态。
负载识别
1、主控部分负载项：通讯功能(CAN)、激活信号功能（ACC）、温度检测功能、 DI输出控制、充电管理、继电器控制电路、高压检测电路、霍尔供电电路；
2、从控部分负载项：电压采集、温度采集、菊花链通讯；
详细资料：
1、一体机设计：
v 通讯：CAN。
v 霍尔电压采集：板内自身产生5V，CAN通讯获取板内电压值
v IBAT1、IBAT2：需要外部供电2.5V左右，CAN通讯获取板内电压值
v 继电器功能：8路高边开关外接1K负载，通过CAN通讯切换开关，CAN通讯获取板内负载电压。
v 激活信号：外接一组12V电源作为激活源，一直保持激活，CAN通讯获取板内激活状态
v 高压检测：外接5组100-300V左右高压源，CAN通讯获取板内电压值。
v AFE采集：外接3个AFE模拟电池包，每个AFE电池包需要14个单节模拟电池，单节电池电压3.3V；另外，第二和第三个AFE需要外接6个电阻模拟温度采集，第一个AFE不用接电阻，CAN通讯获取3个AFE上的单节电池电压和温度
v 插座温度：外接8个电阻，模拟温度采集，CAN通讯获取板内温度
v PWM监测：外部短接板内的PWM1和DI1_IN信号，PWM2和DI2_IN信号，通过CAN通讯控制PWM1和PWM2输入1KHZ占空比为50%的波形，再通过CAN通讯从DI1_IN、DI2_IN读取波形的频率和占空比
v 分流器零点读取：外部短接板内的和IBATS+和IBATS-信号，CAN通讯获取板内零点电压值
2、70串从控设计：
v 通讯：菊花链
v AFE采集：外接5个AFE模拟电池包，每个AFE电池包需要14个单节模拟电池，单节电池电压3.3V；另外，每个AFE需要外接6个电阻模拟温度采集，菊花链通讯获取5个AFE上的单节电池电压和温度
功耗
1、一体机
供电：12V
功耗：5W
2、从控
供电：外接5个AFE模拟电池包，每个AFE电池包需要14个单节模拟电池，单节 电池电压3.3V
功耗：3W
|
