老化炉
|
|
序号
|
项目
|
指标
|
|
1
|
温度
|
常温+10℃-60℃（可按需定制）
|
|
2
|
产品分布
|
450*400mm(长*宽)产品，每层放10个，按50个设计。
|
|
3
|
电源
|
设备每层配备10个电源接口，以及可供应的电源（可按需定制）
|
|
4
|
温度分布误差
|
±5℃
|
|
5
|
温控精度
|
±0.5℃
|
|
6
|
加热方式
|

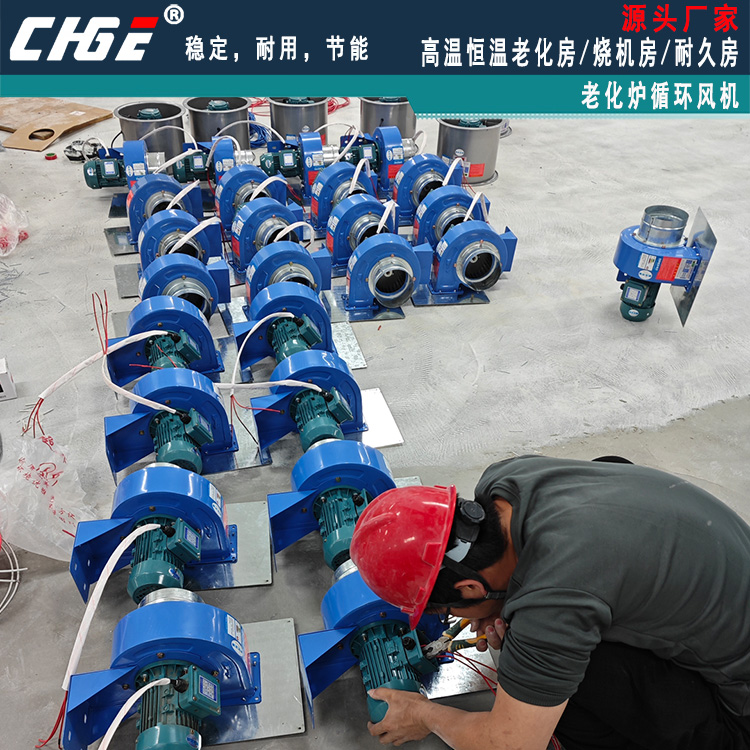

热风循环加热
|
|
7
|
升温时间
|
≦20 分钟
|
|
8
|
降温时间
|
≦30 分钟
|
|
9
|
温度参数显示
|
设备设定，显示设定值和实际值
|
|
10
|
时间参数
|
设备设定，显示设定值和实际值
|
|
11
|
开门方式
|
对开玻璃门，可以观察观察老化情况
|
|
12
|
设备提醒功能
|
1、可以设定老化过程中的提醒时间，提醒员工对产品进行巡检，巡检后，确认检查后，可以关闭报警
2、设备老化完成后，需要报警提示，与过程提示报警声音区分
|
|
13
|
设备安全
|
机台运行时上锁,烘烤完成解锁,电磁锁配有磁性开关,门未关机台不能启动.
|
|
14
|
操作权限
|
1、员工模式:可以进行常规操作，不能调整机台各项参数
2、工程师模式:须凭密码进行,密码可以更换设定,可查看及设定各项机台参数
3、启停键可锁定,防止其它人员误动作而影响结果,屏保后须密码登陆，密码可更换设置.
|
|
15
|
稼动率
|
≥95％（稼动率=无故障总时间/自动生产时间）
|
|
16
|
故障间隔时间
|
≥1000h
|
|
17
|
设备交期
|
下PO后30天内
|
|
18
|
设备调试时间
|
到厂后7天内完成调试
|
|
19
|
设备防静电和接地
|
1、 设备要有人体接地和设备接地独立分开并同时拥有，2、 产品接触和分离关键部位必须要有静电中和设备，静电中和器测试衰减期≤3 秒；残余电压＜±30V，静电中和器需要具备 NG 报警功能，
3、 接触产品的材料必须是静电材料，静电耗散材料：表面电阻 1.0
×10 的 5 次方到 1.0×10 的 9 次方欧姆；摩擦电压＜±100V，4、 设备采用专用的重复接地方法，即在关键岗位和活动岗位必须重复解读确保静电及时传到，5、 设备的整体漏电电压＜±2V，6、 具备防静电超标报警功能
|
|
20
|
智能系统
MES（选购）
|
1.由 PC 控制的设备1）通讯接口：预留以太网接口2）通讯协议：首选 OPC SERVER 通讯协议其次选择 TCP SERVER，（系统需做一些开发工作）3）设备同时还提供监控系统的数据点表（PC 的数据区可以提供监控系统需要的数据点表供上位系统进行读取）。2.由 PLC 控制的设备
1）通讯接口：首选预留以太网接口，其次选择 RS485 （系统需新增协议转换器等硬件设备）；2）通讯协议：首选 TCP/IP 或者 Modbus TCP 通讯协议其次选择 Modbus RTU 通讯协议，至于设备非国际标准的协议，都新增协议转换器，以及软件开发工作；3）设备同时还需要提供监控系统的数据点表（PLC 的数据区可以提供监控系统需要的数据点表供上位系统进行读取）。4、预留足够 I/O 点或者网口便于 MES 对接
|
|
21
|
AGV 对接
|
不对接
|
|
22
|
安全保护
|
所有设备门增加安全锁，自动运行中，设备门不能人为打开
|
|
23
|
设备外部/内部走线
|
1、电线、气管等走线从设备底部走，穿过设备底板引进设备内部；
2、设备内部走线要求美观，整洁
|
|
24
|
脚杯
|
每一个脚杯防止一个不锈钢垫脚，圆形，内凹，让脚杯刚好镶嵌进去
|
|
25
|
产品搬运方式
|
禁用流水线，传送方式采用平台、机械手搬运；
|
|
26
|
UPS
|
视觉工控机断电保护
|
|
27
|
报警灯
|
报警灯采用四色灯，红黄绿蓝
|
|
28
|
压缩进气/
|
1、电子数字表显示 2、配备油污分离器
3、氮气进气需要额外增加一个粉尘颗粒过滤器
|
|
29
|
氮气进气
|
1、电子数字表显示 2、配备油污分离器和过滤器
|
|
30
|
真空
|
1、电子数字表显示 2、配备油污分离器和过滤器
|
|
31
|
除静电装置
|
每台设备每个工位都要增加离子风枪，另设备顶部装离子风棒
|
|
32
|
操作开关
|
1、所有操作开关要贴功能标示
2、安装在容易操作的位置
3、防呆：防止误操作（电源开关、急停开关等重要开关要增加保护
罩）
4、急停开关前后左右至少各安装一个
|
|
33
|
操作说明书
|
交机时提交中文版净房用纸一份，非净房用纸两份(包括所使用主要
外购件说明，机械、电气原理图，常见故障说明及处理方法)
|
|
34
|
调机换型说明书
|
交机时提交中文版详细的标准调机换型说明书，净房用只一份，非净房用纸一份
|
|
35
|
配件表
|
交机时提交中文版常耗件、易损件的品牌型号详细清单
|
|
36
|
程序
|
软件U 盘备份，包含PLC及触屏程序；程序不能加锁，有加锁
要将密码告知设备部
|
|
37
|
电路原理图
|
交机时提交中文版
|
|
38
|
气路原理图
|
交机时提交中文版
|
|
39
|
书面报告
|
交机时提交平整度、温度、水平度等关键性能验证报告
|
|
40
|
机械手要求
|
1、真空采用区域控制，根据尺寸不同开启相对于的真空2、每一个真空区域进气管配备一个直角开关 3、每一个平台配备破真空吹起功能4、平台表面平整度： ±50µm以内/800*500mm面积5、平台表面保证没有划痕，毛刺等问题
|
|
41
|
平台要求
|
1、真空采用区域控制，根据尺寸不同开启相对于的真空2、每一个真空区域进气管配备一个直角开关 3、每一个平台配备破真空吹起功能4、平台表面平整度： ±50µm 以内/800*500mm 面积5、平台表面保证没有划痕，毛刺等问题
|
|
42
|
设备水压泵固定接口
|
用法兰盘接口
|
|
43
|
机身颜色
|
米黄色或白色（包括设备内开门可见的整张平面板，不是指放产品台板）
|
|
44
|
设备软件锁
|
不出现密码有效期过期问题，不以任何理由锁定设备导致无法生产
|
|
45
|
其他
|
设备安全防护罩，运行过程开门设备停止；
|
|
*如有变动，不再另行通知，以实际为准。
|
