高温烘胶房，熟化室，恒温老化房
高温烘胶房概述：
基于客户橡胶及原料烘烤需求，烘烤过程中产生的废气量不大，烘烤过程中废气手动打开排风机抽风排风，及定时排风两种方式，我司设计的高温烘房概述如下：
1.高温烘房组成：加热箱+热风循环风管+排风（排气）+照明+温控控制系统+房体（采用客户现有砖混墙+75mm岩棉彩钢板吊顶）等部分组成。
2.温度控制偏差：50℃±5℃，温度范围：常温+10℃－55℃内可任意设定。
3.烘干过程中产生的少量的废气通过排风机直接排出烘胶房墙外车间，不做处理。
4.考虑层高和温度偏差要求，需要增加室内轴流风机进行补充热风循环。
5.照明装置：烘房内设置有防潮、防爆照明灯，其防护等级满足 IP65。可手动直接开关控制。
6.需要将目前地板上铺设的铁板上的通气孔及循环风机孔堵上。
7.小烘胶房需将现有冷风机移机至烘房内。
8.风管安装方式：由于房内叉车及托盘、货架运输的原因导致烘房内不能安装风管或加热箱，所以，只能将风管安装在烘房外墙上，需要将烘房按风管按要求和位置上下开孔，上进下出。
9.风机和回风管道安装在吊顶上，用支架固定。
烘胶房（高温烘房）技术参数：
1. 尺寸大小：（可根据客户要求定制）
烘房-1：20*7.5*4.3m（以实际为准，甲方自建）
烘房-2：8*7.5*4.3m（以实际为准，甲方自建）
2. 温度范围：常温+10℃－55℃
3. 升温速率：1～3℃/min
4. 温度控制：50±5℃以内（空载）
5. 运行方式：温度时间可调
6. 安装电源：AC~380V；50 Hz
7. 加热总功率：
烘房-1：216KW，9套加热及热风循环风道
烘房-2：120KW，5套加热及热风循环风道

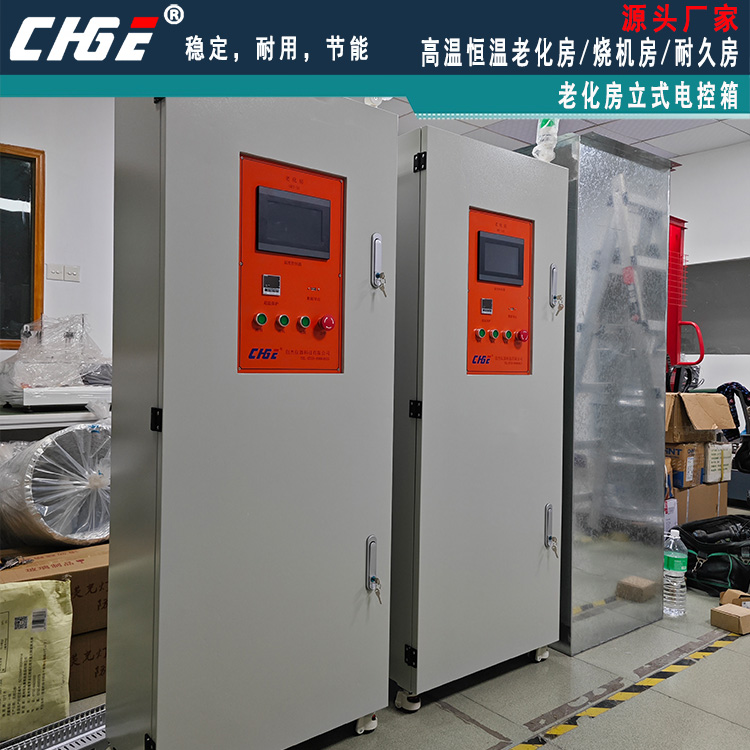

温控系统：
采用可程式真彩触摸屏温控仪表，可以设定和显示、储存、控制时间和温度，以及自动报警、监视加热管及风机状态。
1. 主要电器采用“正泰”断路器、交流接触器、热继电器、固态继电器等设备。
2. 系统保护功能齐全，能确保安全长期稳定无故障运行。
加热烘干及空气调节系统：
1、工作原理：强制通风内循环，平衡调温法：
即中央控制系统根据所采集到的箱内温度信号进行放大、模／数转换、非线性校正后与温
度的设定值（目标值）进行比较，得出的偏差信号经 PID 运算，输出调节信号自动控制加
热器的输出功率大小，使老化房内的加热和热散失达到一种动态平衡，最终达到恒温目的。
2、空气循环装置：风机驱动。
3、房间四角一定高度分别安装耐高温风机一台，产生空气流动，辅助循环风机，使房间内温度偏差达到要求。
4、空气加热方式：采用专用螺旋状大散热面积之镍铬合金阻性电加热器；PID+SSR 驱动控制。
5、分别采用9套/5只加热及热风循环管道进行加热烘干和热风循环，风道功率：24KW/套
6、热风循环风道组成：加热箱+电热管+风机+风管+风向百页+超温保护器。
7、材质：冷轧板+镀锌铁皮，T=1.0mm。
8、每个循环风道内加热箱里安装有温度传感器（超温保护器）、一旦温度超过设定温度（超温或风机故障不转），即切断电源。
|
