大型步入式恒温老化房（高温非标定制）

老化房规格及技术指标：（尺寸与温度可根据需求定制）

1.1、 老化房外形尺寸：外长5.0M*外宽5.0M*内高2.05M整体个老化房有6个老化测试区（6个上电工位）、1设备主控电控柜及进排风系统组成；

1.2、 房间各点温度误差范围：±5℃；

1.3、 可使用温度范围： RT（室温）+10℃～60℃可调；

1.4、 空载温度波动变化率：±5℃；

1.5、 室温25度升到55度在15分钟以内完成。

1.6、 温度控制：采温控模块温度与实际老化房温度类比，控制精度为0.5℃；

1.7、 老化产品配置：整间老化房共计可同时放置6台老化车（台车由客户提供）；

1.8、 安全与保护：超温断开产品电源保护（可自动恢复）、光电式侦烟器火警、设备过流/缺相保护、加热器过温保护（EGO）

1.9、 电力规格及需求：

电力输入380VAC;具体功率根据产品定

库体结构讲解：

2.1、 库体采用50MM厚岩棉库板组装而成，规格如下：

2.2、 老化房循环方式：采用水平结合垂直的方式循环；

2.3、 温度Sensor安装位置：安装于老化房内每套循环系统中间位置（共计6个温度点）

2.4、 循环风机和加热器与库体顶部，采用镀锌板风管相互连接；

2.5、 风管出风和回风隔栅采用十字铝制双层隔栅，便于调整出风或回风方向；

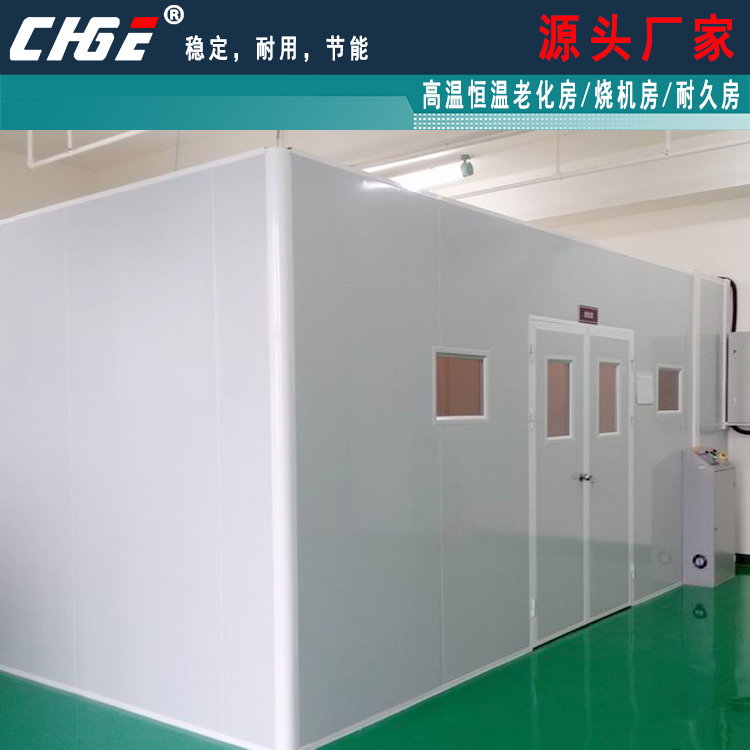

2.6、 老化房采用双开门，门上安装双层视窗玻璃，便于人员在老化房外一目了然了解看到老化房内部情况；

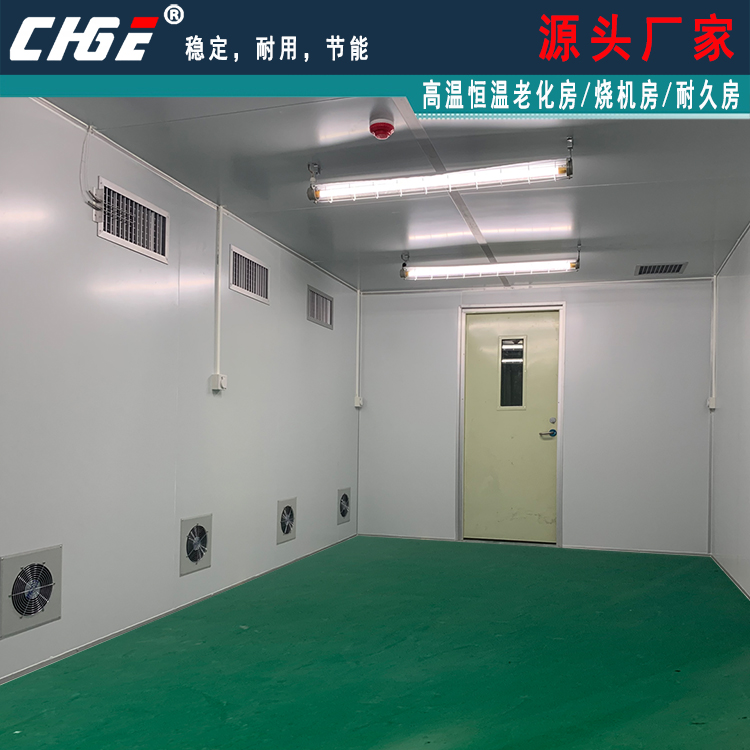

2.7、 老化房内安装有4盏60W防爆灯，用来作为操作人员上下机或巡检照明使用；

2.8、 老化房内地面安装有防撞轨，限定台车移动范围，放置台车撞击风管、库体等。

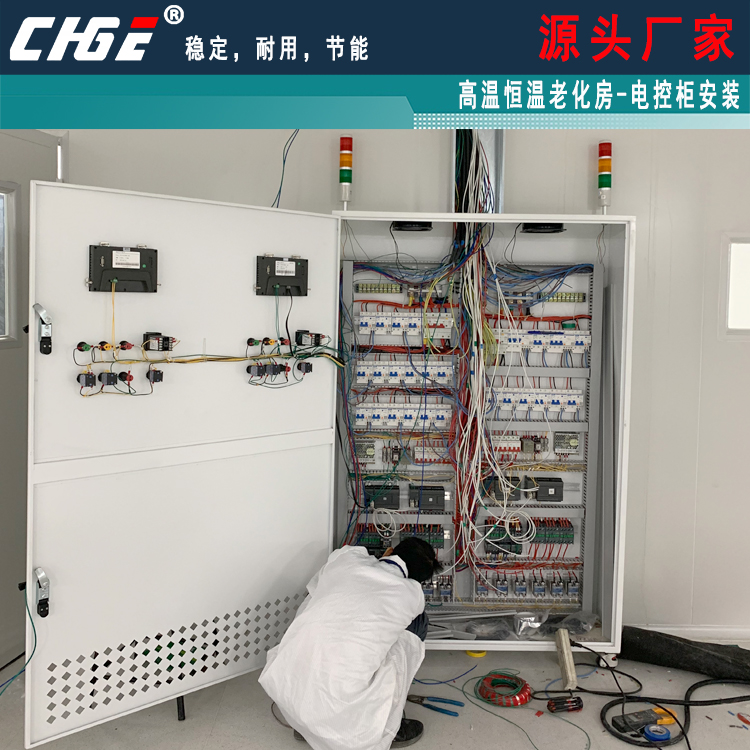

电力控制部分讲解

3.1、 电力设计依据《低压配电设计规范》、《供配电设计规范》等标准执行；

3.2、 所有电气材料: 均采用符合中国工业用电安全规范的正品；

3.3、 设备电气配置:所有设备无熔丝开关和电磁接触器均按1.5或2倍过流量配置，风机马达电磁接触器均配有过流保护，加热器采用固态继电器（SSR）无触点开关，配置过流量为2倍；

3.4、 温度控制方式采用PLC和上位机软件采集温控器温度数据后与设定温度进行类比运算，然后根据计算结果进行加热或排风动作；

3.5、 产品老化时间可自由设定，具有过温保护、缺相保护、防干烧等功能；

3.6、 产品老化完成自动报警提示，以便现场作业人员及时了解情况；

3.7、 老化房内线材采用耐温105℃阻燃电线；
