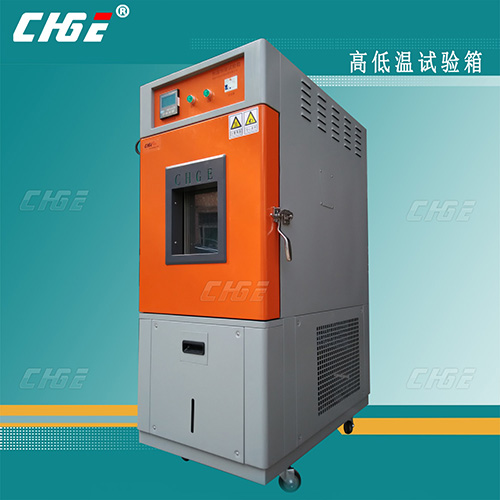

高低温试验箱技术资料
该设备是按照下列标准之一或其结合为依据而制造的: GB 10589-89 低温试验箱技术条件 GB 10592-89 高低温试验箱技术条件 GB 11158-89 高温试验箱技术条件 GB/T5170.2-1996 电工电子产品环境试验设备基本参数检定方法 温度试验设备 GB2423.1-89 电工电子产品基本试验规程 试验A:低温试验方法 GB2423.2-89 电工电子产品基本试验规程 试验B:高温试验方法 GB2424.1-89 电工电子产品基本环境试验规程 高温低温试验导则
一、主要技术指标(TL80-70)
型号
|
TL80
|
TL100
|
TL150
|
TL225
|
TL408
|
TL800
|
TL1000
|
标称容积
|
80L
|
100L
|
150L
|
225L
|
408L
|
800L
|
1000L
|
工作室mm
|
D400
|
D400
|
D500
|
D500
|
D600
|
D800
|
D1000
|
W400
|
W500
|
W500
|
W600
|
W800
|
W1000
|
W1000
|
H500
|
H500
|
H600
|
H750
|
H850
|
H1000
|
H1000
|
温度范围
|
0℃、-20℃、-30℃、-40℃、-70℃~100℃、120℃、150℃
|
升温时间
|
20℃~+150℃≤40min
|
降温时间
|
+20℃~-40℃≤60min
|
温场指标
|
温度波动度±0.5℃;温度偏差:±2℃
|
1. 工作室尺寸:400×400×500㎜ (深×宽×高)
2. 温度范围:-70℃~150℃
3. 温度波动度:±0.5℃
4. 温度均匀度:±2℃
5. 温度偏差:≤2℃
*备注:以上性能参数均在国际规定+25℃之环境温度下,空载无试样条件下测得
二、室体结构特征
1. 外壁材料:防锈处理冷轧钢板外喷塑(可选优质不锈钢板,需订购时说明)
2. 内壁材料:SUS304不锈钢板
3. 绝热材料:硬质聚氨脂发泡+超细玻璃纤维
4. 观察窗:试验箱门中部设多层玻璃观察窗,窗内装有9W荧光灯一只
5. 测试孔:试验箱左侧设φ50mm测试引线孔一个
三、控制系统:
1.控制仪:高精度智能数显控制仪,台湾宣荣H961,PID调节。
2.人性化设计的操作方法,易学易用,并且不同功能档次的仪表操作相互兼容。
3.输入采用数字校正系统,内置常用热电偶和热电阻非线性校正表格,测量精确稳定。
4.具备位式调节和AI人工智能调节功能,0.2级精度,多种报警模式等功能。
四、制冷系统:
1. 制冷压缩机:法国泰康全封闭压缩机(复叠制冷)
2. 膨胀阀:意大利卡斯托
3. 电磁阀:意大利卡斯托
4. 制冷剂:R404A/R23(环保型)
五、加热装置:
1.加热装置:不锈钢翅片加热管
六、低压电器:a、中间继电器(欧姆龙品牌)
b、交流接触器(正泰品牌)
七、对流系统:多叶片风扇、空调专用电机。
八、安全保护装置:
1. 电源超载、短路保护。
2. 制冷压缩机缺相保护。
3. 接地保护。
4. 超温保护。
5. 制冷机高、低压保护。
6. 安全套式接线端子。
7. 报警讯响提示。
十、设备使用条件
1.AC 380V 50HZ ±10%
2.温度:5~35℃
3.相对湿度:不大于85%
4.大气压:86~106Kpa
5.周围无强烈振动
6.无阳光直接照射或其它热源直接辐射
7.周围无强烈气流,当周围空气需强烈流动时,气流不应直接吹到室体上
8.周围无强烈电磁场影响
9.周围无高浓度粉尘及腐蚀物质
十一、服务承诺:
a) 免费上门安装调试、培训操作人员。
b) 产品自交付使用之日起包修壹年,但下述情况除外:
i.需方操作失误,出现人为故障和损坏;
ii.需方将设备转交他人使用;
c) 需方自行修改仪表参数,导致设备无法正常运行;
