一.设备性能

1-1内尺寸

60×80×85 cm(W*D*H)

1-2外尺寸

132×113×172 cm(W*D*H)

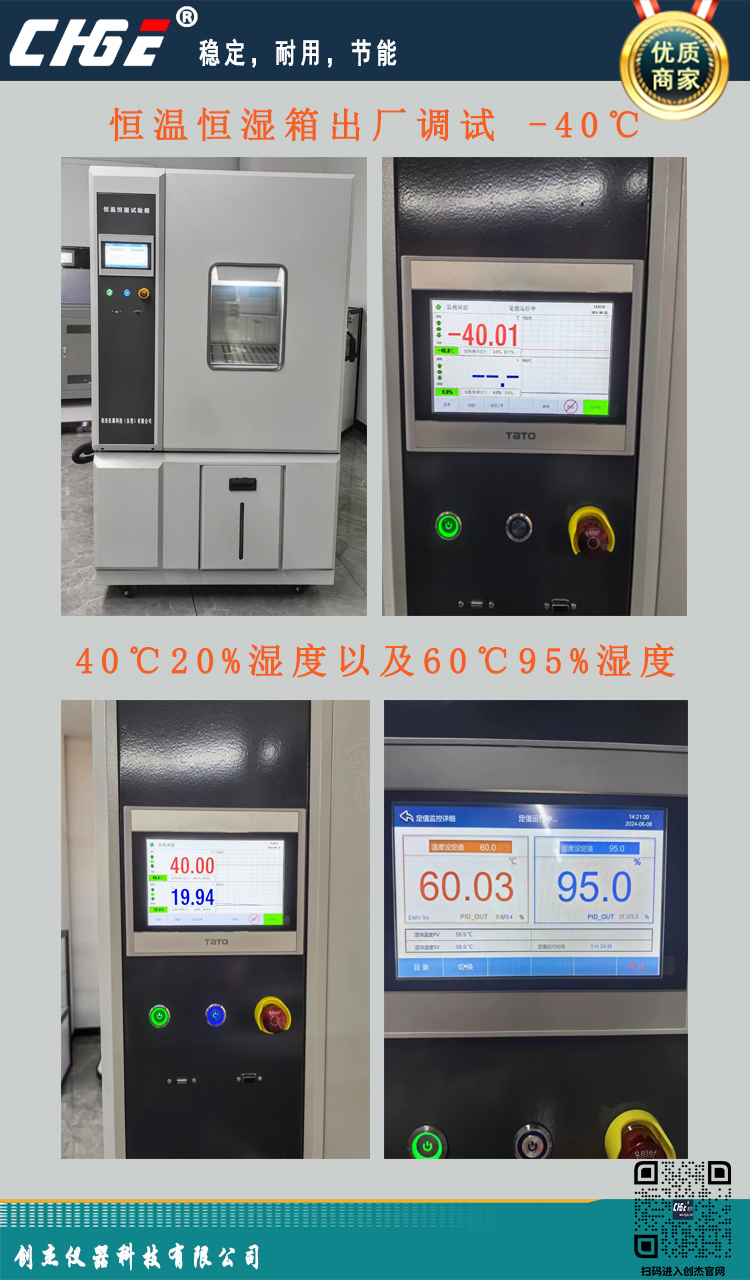

1-3温度范围

-40℃~+150℃(气冷式)

1-4湿度范围

20%～98%RH ( 标 准 型 )

1-5降温速率

20 ℃~-40℃/50 min(空载下)

1-6升温速率

20℃~+150 ℃/45 min(空载下)

1-7发热负载

250 W. (40℃,90%RH)

1-8温度稳定度

±0.2℃(控制点)

1-9湿度稳定度

±2%(控制点)

1-10温度偏差

±1.0℃(-40℃~100℃)/±1.5℃(-40.1℃~-70℃:100.1℃~150℃)

1-11湿度分布均匀度

±3%(中心点)

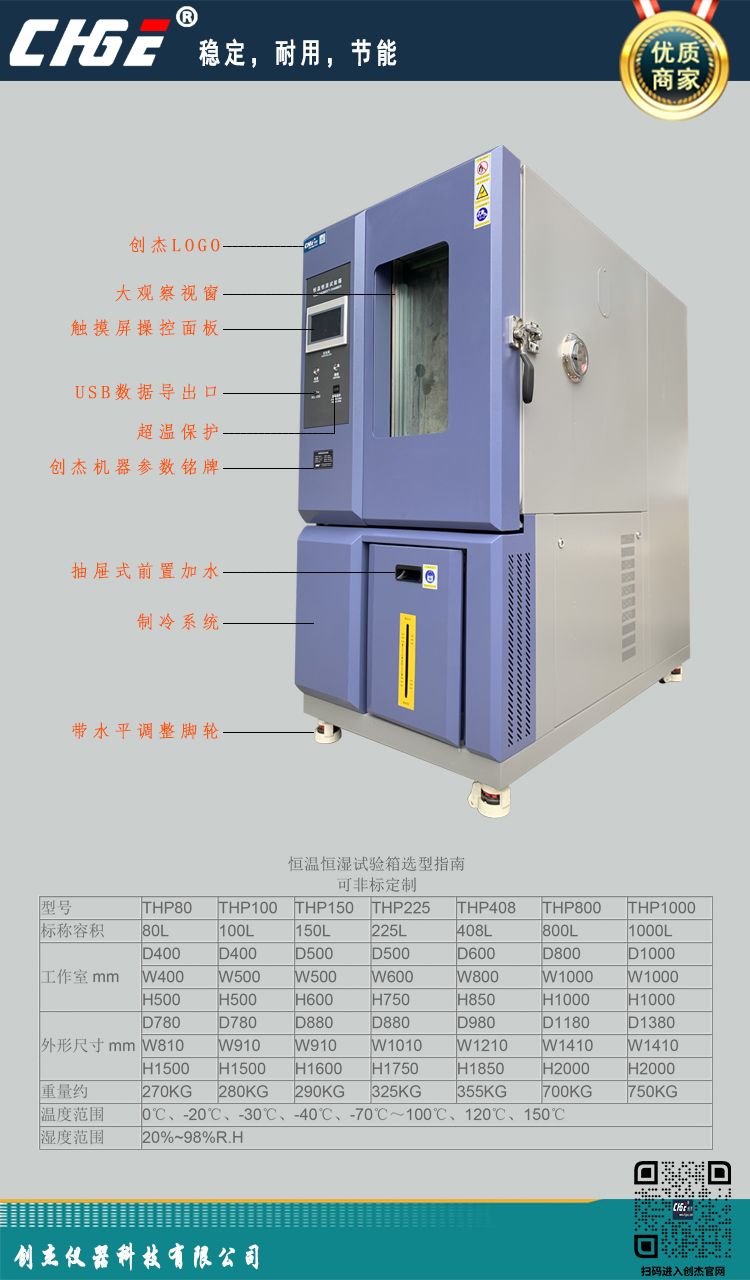

二.结构设计

2-1.内箱材质

测试区内箱不锈钢板(SUS#304)

2-2.外箱灯源

高亮度照明灯(13 W LED灯)

2-3.外箱材质

外冷轧钢板9493粉体烤漆

2-4.观测窗口

观察试品使用(W*L 28*35 cm)

2-5.窗口防汗设计

采电热器装置，防止水气凝结(40W)

2-6.测试孔

可外接测试电源线及信号用(10.0 cm)

2-7.机台滑轮

采滑轮移动调整摆放位置与强力螺栓固定位置(200Kg/轮)

2-8.保温层

保温绝缘层耐燃PU+隔热玻璃棉

2-9.箱内盘架

可活动调整栅盘架与不锈钢条状栅盘二只(盘架每间格5.0 cm)

2-10.箱门

采双道隔热气密迫紧，有效隔绝外部温度泄漏

三.温湿度电热循环系统

3-1.电热循环系统

温湿度采特殊防潮兼散热设计，不锈钢加长轴心循环马达

3-2.循环风扇

耐高/低温铝合金多翼式循环风扇

3-3.导风板设计

可调式导风板设计，有效提升温、湿度分布均匀性.

3-4.温度电热器控制

平衡式调温P. I.D+P.W.M+S.S.R

3-5.湿度电热器控制

平衡式调湿P . I .D+P .W .M+S .S .R主副双U型湿度电热

四.湿度补给水系统

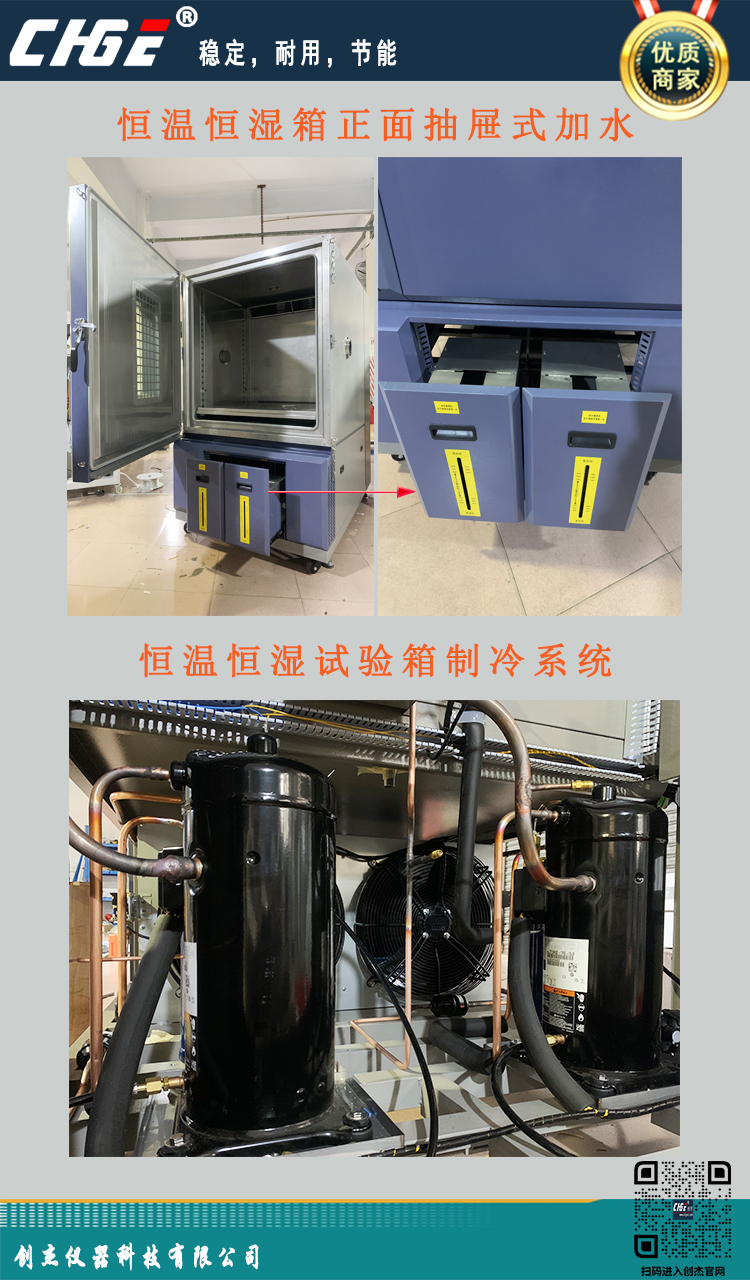

4-1. 供 水 装 置

抽屉隐藏式水箱供水装置. (自动进水装置为选配扩充功能)

4-2.水回收系统

自动回收循环与不回收切换，可依需求选择(规范定义不回收使用)

4-3.湿度水位感知器

DC光藕合检知与AC电磁式自动水位控制.

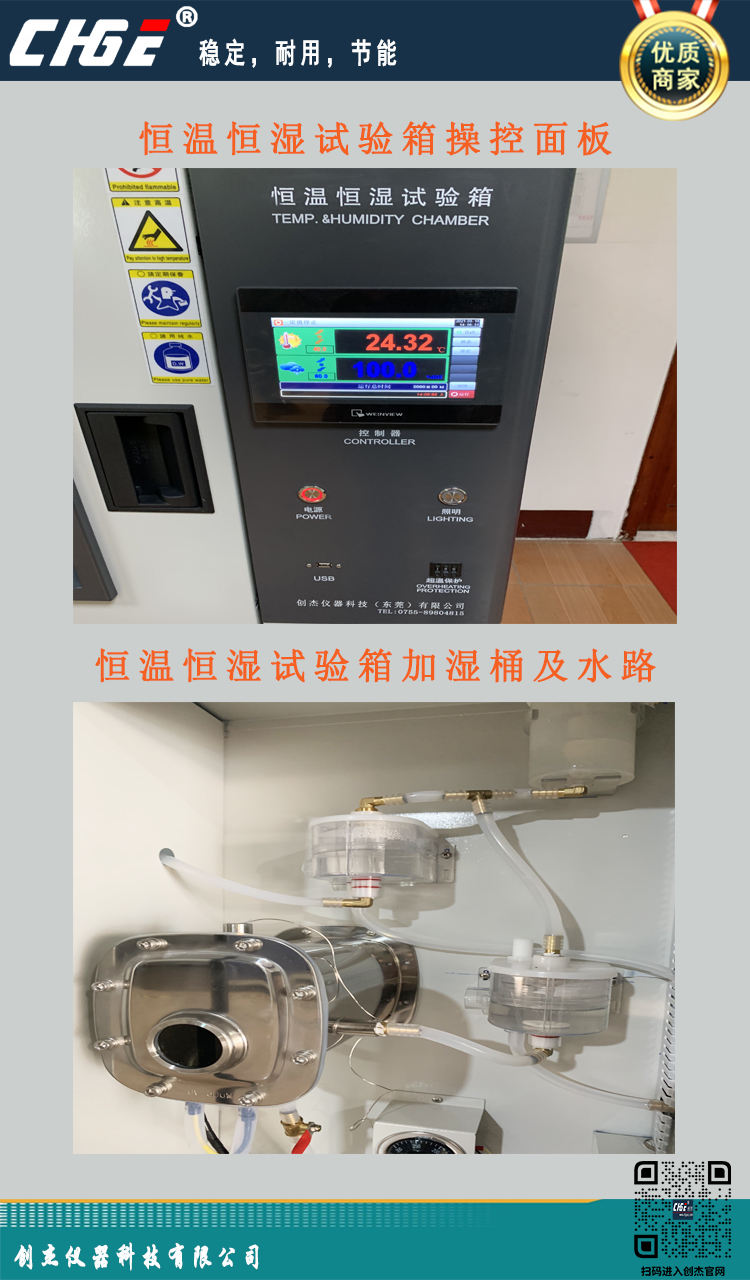

4-4.湿度产生器结构

可清晰观察水位.

五.冷冻系统

5-1.冷冻装置

欧美高效率省电型超低温冷冻系统(气冷式散热方式).

5-2.冷热交换装置

采超高效率冷煤冷热交换设计，较传统内螺旋式效益高.

5-3.发热负载调节

采电脑自动调整冷煤流量，有效带走待测品发热负载与德/日技术同 步.【比传统设计，控制稳定性与再现性高且达到省电、低湿之超效 能】 .

5-4.高效率组件

冷凝器、蒸发器采AC&R复式扰流型铝鳍片装置.

5-5.低湿设计

采斜率式蒸发器与露点除湿控制方式(WDP)

5-6.门璧防潮设计

采压缩机高压.高温管路，防汗防潮处理.

5-7.标准模组化设计

零组件互用的兼容性与质量稳定性高.

5-8.扩充性能(费用另计)

控制系统可预留等温控制液氮阀LN2V&冷媒阀FV控制介面.

六.控制系统

6-1.控制器组合

A.温湿度传感器

JIS RTD PT 100 Q×2(白金传感器)

B.温湿度转换器

采微电脑多功能自动线性补偿校正，

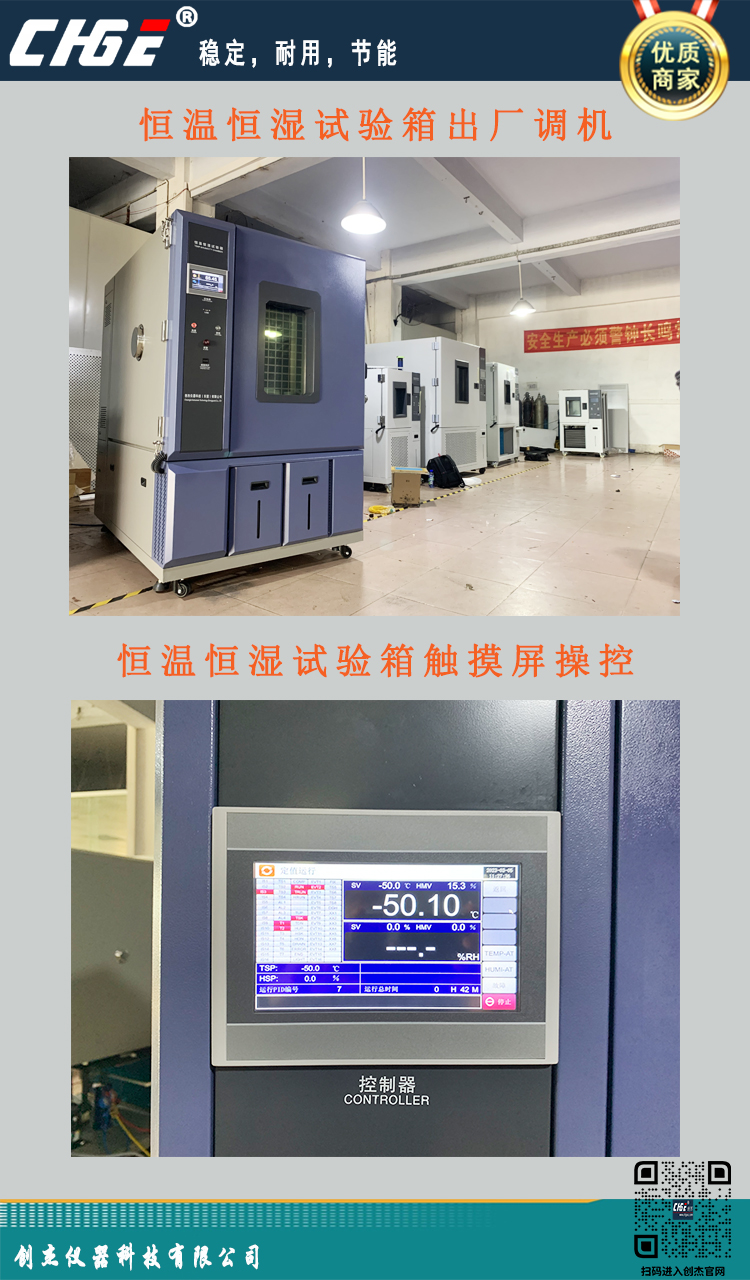

C.显示器面板

彩色液晶TFT LCD 7”(800*600)

D.操作介面

触控式(耐100.000次画线试验)

E.储存装置

USB2.0介面

a.智慧型命名

依试验名称或运转启动时间自动为试验曲线档案命名.

b.备份装置

设定程式库或试验曲线备份于USB

c.方便管理

可多人各自管理自有试验程式于USB.

d.内建规范条件

MIL,IEC,IPC...等规范条件内建或建入USB中.

e.USB储存容量

支持32G储存容量

f.随身碟随插即用

运转过程中，随身碟随插即用

F.人性化操作介面

A.I.+类Fuzzy控制能力介面+精灵操作功能

a. 自动控制

冷冻压缩机.伺服阀，温、湿度电热，PID,PWM,SSR ...等.

b.安全检知装置

检知各部的故障与警报停机.

G.可扩充介面控制装置

扩充功能费用另计

a.PC操作系统

For Windows记录器(曲线)可分析/打印/E-mail/硬盘储存.

b.快速温变设计

符合MIL&IEC 5～15℃/min等温液态氮(LN2)控制装置.

c . e 化 管 理

程式库/监控/记录器(透过网络方式分享与管理).

d.可程式时序介面

Relay 220V 3A*3组(P.T.S.P)可规划外部逻辑驱动元件输出 (信号、机构、电源、相关辅助控制...)

10种时序控制时间模式选择，设定ON/OFF时间，以秒为记数单位

6-2.控制器主要功能

A.温/湿度解析能力

0.01℃/0.1%RH.

B.温/湿度控制精度

± 0 . 2 ℃ / ± 2 % R H . ( 控 制 点 )

C.设定时间容量

0H1 M～9999 H 59 M.

D.内存容量

15,000 SEGMENTS,150 PROGRAM×100 STEP×9999 CYCLE.

E.显示语言

中文(繁简体)/英文(彩色TFT操作使用/故障原因/故障排除)

F.预约开机时间

预约时间设定功能.

G.演算控制

自动(不自动)执行温/湿度同步升降斜率演算控制，避免试体结露.

H.画面显示

彩色即时曲线显示画面

a.完整即时曲线显示—可显示99999小时59分曲线

b. 自动调整取样率时间一自动配合程式设定时间调整取样率纪录时间

I.故障病历软体设置

机台维护即时掌控储存/记录/分析/e-mail

J.控制器偏差设定

智慧型数字式温、湿度值偏差“归零”

K.复电后选择

停电复电后可“继续”“重新”“停机”之设定选择.

L.控制演算软体

采电脑自动调整冷煤流量，有效带走待测品发热负载与德/日技术同步

【比传统设计，控制稳定性与再现性高且达到省电、低湿之超效能】

M.温度保护上下限

设定试验程式储存同时，自动设定高低温度保护上下限

N.保护装置

控制器自动监视安全保护系统及预防式的故障检知控制介面

0.停电记忆装置

可确保预存的程式在停电时保持记忆资料

P.能力范围防呆设计

超过设定机台控制能力范围，即时跳出告知讯息

Q.安全许可权设定

机台操作密码许可权设定

R.模式选择

定点或可程式控制模式

S.通讯格式支持

Labview图控软体

T.具备屏幕保护

七.安全保护系统

7-1.漏电/突波防止保护

ELB漏电断路器漏电保护FUSE.RC电子式突波防止保护.

7-2.控制器防止电源雷击 保护

控制器AC电源一次侧备有避雷器ZRN装置

7-3.控制器内部自我自动侦测保护装置

A.微电脑间传送资料侦测

B.温/湿度感知器

(Sensor)

断路或短路(+ - 0VER)

C.第一层高/低温超温 保护

运转控制温度高、低温过温保护设定

7-4.故障检知控制介面

外部故障自动侦测保护装置

A.第二层高温超温保护

电子式高温超温保护装置

B.第三层高温超温保护

高温超温保护装置

C.断水空焚保护

湿度用水断水保护与电热断水空焚保护

D . 压 缩 机 保 护

冷媒压力保护及过负载保护装置.

E.扩充保护装置

预留二组故障检知输入扩充保护装置使用.

7-5.故障异常保护

故障异常发生时切断控制电源及故障原因指示与警报输出信号.

7-6.主动式缺水提示

机台缺水主动提示.

7-7.动态高低温保护

配合设定条件动态调整高低温保护值.

7-8.常温保护

停机后机台待测品&测试区自动降常温保护.

八.专业生产技术

8-1.  各部元件模组化或标准化生产制造.

8-2.冷冻系统通氮气焊接，HPS精密数位仪器通氮加压试验.

8-3. 日制ULVAC真空泵浦与美制HPS精密真空数位仪器真空试验.

8-4.微电脑控制器.记录器校验设备YEW 2793/TR 6510/HP 34970.

8-5.温度电热控制电力效率试验与绝缘阻抗试验50 M Ohm/500 DCV以上.

九.新机达交贵厂随附资料

9-1.操作说明书、维护手册、电路图.

9-2.校验报告、保证书、保养记录卡.

9-3.人员操作使用培训.

十.安全防范措施

10-1.请遵守设备的安全操作，一定要仔细阅读，并按照指示放置待测品与操作设备以防止伤 害自己或他人。

10-2.说明：请不要放入下列可能会发生爆炸、易燃性、腐蚀性的物质到设备测试区，这些物

质暴露过多的热量可能会导致火灾或爆炸，严禁将下列物品放入试验箱内进行试验：

爆 炸 性 ：如硝化物，其他易爆性硝酸类物质、易爆硝基化合物、易爆有机过氧化合物

腐 蚀 性 ：腐蚀性物质、氧化物、氯化物、硝酸盐…等

可 燃 性 ：活性金属(锂、钠、钾..等)

易 燃 性 ：汽油、煤油、甲醇，二甲苯.….等

可燃气：氢气、炔类，烷类...等
