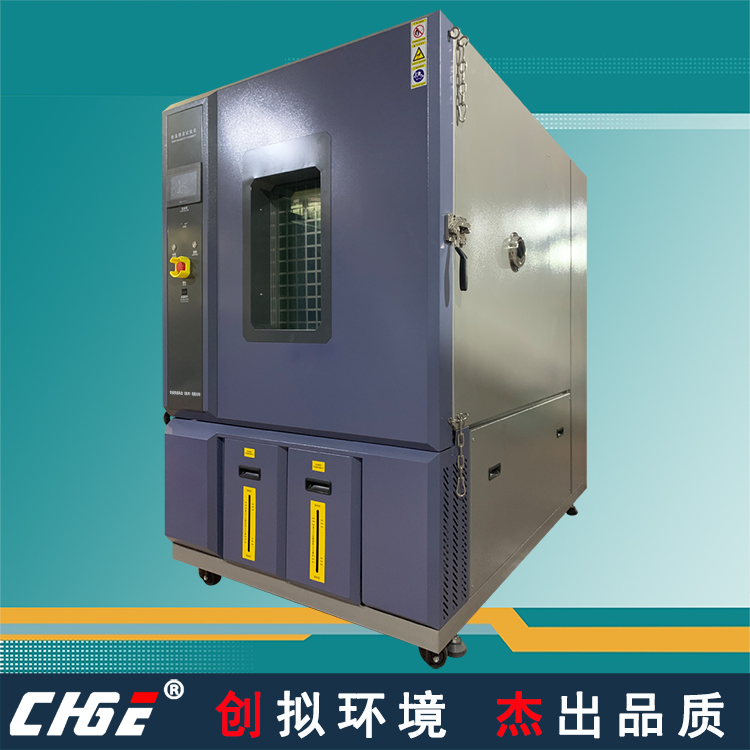

1. 产品名称

恒温恒湿试验箱/可程式低温恒温恒湿试验箱/防爆型（可用于新能源等行业）

2. 产品型号

THP010-40KM

3. 容积、尺寸和重量

3.1. 标称内容积

1000L

3.2. 内型尺寸

W1000*H1000*D1000mm

3.3. 外型尺寸约

W1300*H2050*D2100mm

3.4. 重量

约500㎏

4. 性能（环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下）

4.1. 测试环境条件

4.2. 测试方法

GB/T 5170.2-2008 温度试验设备,

GB/T2423.2-2008(IEC60068-2-2:2007)高温试验方法Bb

GJB150.3-2009 高温试验

GB/T2423.1-2008(IEC60068-2-1:2007)低温试验方法Ab

GJB150.4-2009 低温试验

GJB150.9-2009 热试验

GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005)交变湿热试验方法Db

4.3. 温度范围

-40℃→+150℃（可任意设定）

4.4. 温度波动度

±0.5℃

4.5. 温度偏差

±2℃

4.6. 相对湿度范围

20%-98%RH

4.7. 湿度波动度

±2%RH

4.8. 湿度偏差

+2-3%RH

4.9. 升温速率

全程平均约1℃/min（非标可定）

4.10. 降温速率

全程平均约1℃/min（非标可定）

5. 结构特征

5.1. 保温围护结构

①外壁材料： 采用冷轧钢板外喷涂

②内壁材料：不锈钢板SUS﹟304 .

③箱体保温材料：100mm耐高温硬质聚氨酯泡沫.

④箱门保温材料：100mm耐高温硬质聚氨酯泡沫.

5.2. 空气调节通道

①不锈钢长轴耐温风机： 2台/90W.

②风机、加热器、蒸发器（兼除湿器）、排水装置、压力平衡口、可调式导风板、温度传感器

5.3. 试验箱标准配置

①视窗 3层真空钢化玻璃

②杠杆省力侧固式把手

③門鉸鏈:SUS #304进口铰链

④箱內节能燈：LED灯发光方式

⑤引线孔：φ50mm 左右侧各1个（配胶塞2个）

5.4. 控制面板

台湾威纶TH7010显示屏、温（湿）度控制显示屏、设备累时器（0～99999小时、不可复零）、超温保护设定装置、急停开关、运行指示灯、故障指示灯、蜂鸣器、USB接口，具备USB功能可下载曲线及数据。

5.5. 机械室

制冷机组、压缩机接水盘、压力装置、加热装置等

5.6. 配电柜

配电板、散热风扇、总电源开关、装置IO板、变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、断路器

5.7. 加热器

鳍片式散热管形不锈钢电热器

① 热控制方式：SSR（固态继电器）无触点等周期脉冲调宽

② 热功率：约4.0KW

5.8. 电源线孔及排水孔

位于箱体背面

6. 制冷系统

6.1. 冷热装置

①美国艾默生低温涡旋冷冻系统(风冷式散热方式)/法国泰康全封闭压缩机制冷二选用其一.

②冷却方式：风冷

6.2. 冷热交换装置

单级制冷系统.

6.3. 发热负载调节

负载发热量：-40℃负载2KW、100℃负载2KW（驻留48H）

6.4. 制冷压缩机

美国艾默生低温涡旋压缩机/法国泰康全封闭压缩机

6.5. 高效率元件

①冷凝器﹑蒸发器采AC&R 复式扰流型铝鳍片装置.

②节流装置均采用进口弛名制冷配件。

7.6． 膨脹系統：

容量控制之冷凍系統 （毛细管）.

7.7. 蒸发冷凝器

不锈钢钎焊板式换热器.

7.8. 制冷机控制方式

①控制系统的控制器根据试验条件自动调节制冷机的运行工况.

②蒸发压力调节阀.

③压缩机回气冷却回路

② 制冷机系统设计有避震管等减振、降噪措施

7.9.制冷剂

霍尼韦尔R404a（臭氧耗损指数均为0）

7.10.蒸发压力阀

日本鹭宫进口品牌，低湿试验及高湿试验长期运行时可保证蒸发器不会出现结霜而导致降温故障等问题。
