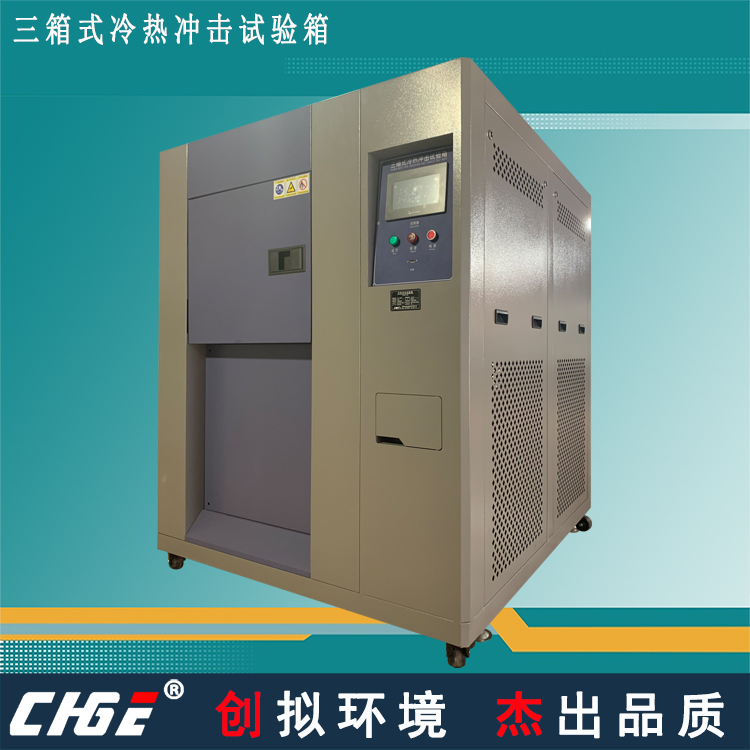

三厢式冷热冲击试验箱|高低温冲击箱TS主要用于做高温到低温的冲击测试。本公司网站所有产品所例技术指标均为在+25度且空载时所测得之参数。
三厢式风冷/也可水冷。TS50-40
高温槽温度设定范围:+80℃~+200℃.
低温槽温度设定范围: -10℃~-50℃
温度波动度:±1.0℃;
温度均匀度:±2.0℃;
试验槽温度冲击范围:-40℃~+150℃(非标可定)
温度误差:±2℃,其中任何1米范围内为±2℃
工作尺寸:350×400×350, 深×宽×高(mm) (非标可定)
外型尺寸约:1560×1360×1760,深×宽×高(mm)
安装电源:AC380±38V/50Hz 三相五线制
总 功 率:约15kw
工质充注: R404A+R23(环保型);
此设备分为高温区、低温区、测试区三部分,执行冷热冲击条件时,可选择ZONE或3ZONE之功能,亦可独立高温或低温之条件。测试材料置于测试区时,将电源开启,所有风门皆动开关,高温区即开始蓄热、低温区即开始蓄冷,待温度运至设定值时,即开始执行测试条件。
1、低温冲击试验时
测试区与高温区之DAMPER关闭
通外气(常温)之DAMPER关闭
测试区与低温区之DAMPER开启
在给冷度时,低温区所系冷度直接由风路往试品冲击,待测试区达到测试之温度时,低温区之加热器即开始加热使温度恒温于测试所须之低温条件。
2、高温冲击试验时
测试区与低温区之DAMPER关闭
通外气(常温)之DAMPER关闭
测试区与低温区之DAMPER开启
在给热度时,高温区所蓄之热度直接由风路往试器冲击,待测试区达到测试之温度时,高温区内之加热器即开始做P.I.D动作,使温度恒温与测试所须之高温条件。
3、常温冲击试验时
测试区与高温区之DAMPER关闭
测试区与低温区之DAMPER关闭
通外气(常温)之DAMPER开启
在与试品须经常温测试时,高温区与低温区之DAMPER会自动关闭,而开启外气之DAMPER,外气之吸入风扇亦自动开启,使其试品在很短时间内达到常温。
