灼热丝试验仪,高配机设备的主要性能特点: 采用台湾7寸真彩触摸屏控制,带测试数据、实验数据保存及导出功能,可直接用U盘导出数据打印测试结果。
配备万用型样品夹具,方便装夹异型和小型试品。

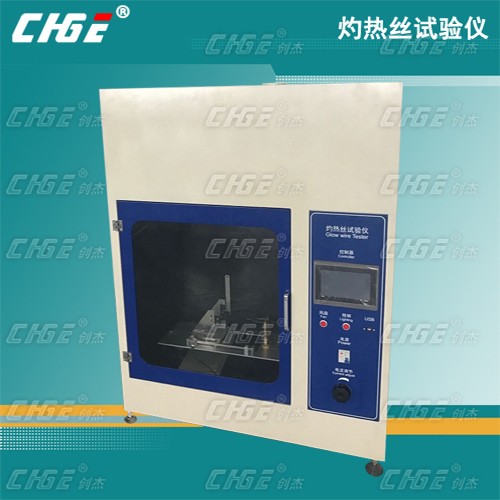

灼热丝试验仪,高配机产品概述:
灼热丝试验是 IEC60695-2-10:2000、GB/T5169.10-2006、GB/T5169.13-2006和GB4706.1等标准规定使用无火焰起燃源程序仿真试验项目。 将规定材质(Ni80/Cr20)和形状的电热丝(Φ4 mm的镍铬丝)用大电流加热至试验温度 ( 550 ℃ ~ 960 ℃ 1min 后,以规定压力(0.95N) 垂直灼烫试品 30s ,视试品和铺垫物是否起燃或持燃时间来测定电工电子设备成品的着火WEI 险性;测定固体绝缘材料及其它固体可燃材料的起燃性、起燃温度 (GWIT) 、可燃性和可3燃性指数 (GWFI) 。 灼热丝试验仪适用于照明设备、低压电器、电工仪表、等电工电子产品及其组件部件的研究、生产和质检部门。
灼热丝试验仪,高配机产品参数: 1、采用PLC控制,真彩触摸屏(配备7寸操作屏幕)
2、灼热丝温度: RT+10℃~1100℃范围内连续可调
3、 灼热时间: 0-999.90s±0.01s可调 (一般选择为30s) 4、 起燃时间: 0-999.90s±0.01s,自动记录,随意暂停 5、 熄灭时间: 0-999.90s±0.01s,自动记录,随意暂停 6、 热电偶:Φ05mm的德国进口K型耐高温铠装热电偶,铠装套耐热1100℃(优于标准)(新标准要求选用1.0的热电偶) 7、 灼热丝:φ4镍(80%)铬(20%)按规定尺寸制成;
8、 烫入深度:7mm±0.5mm(保持0.95N±0.1N的压力烫入试品为新标准要求) 9、 试验速度:14mm/s 。 10、 自动退离:试样达到规定灼热时间后,小车自动退离灼热丝;
11、试验背景:黑色背景。
12、试验过程:试验程序自动控制,带独LI抽风
13、参照标准:GB/T5169.10 , IEC60695,UL746A
14、带测试数据导出。
15、工作室体积:0.5 m3(可根据不同标准定做0.75 m3 或 1 m3 )燃烧室与控制器在同一箱体。
16、设备外尺寸:1000mm宽×650mm深×1300mm高
17、工作电源:AC220V,50Hz
18、试验数据可保存,U盘导出数据 。

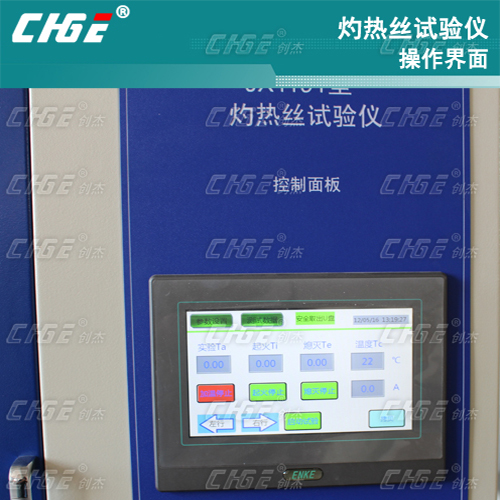

1、操作界面

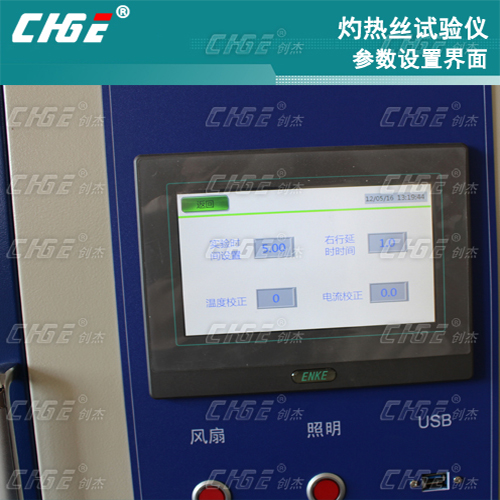

2、参数设置界面

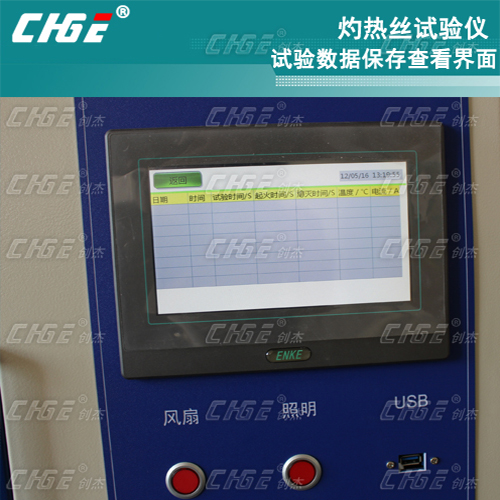

3、试验数据保存查看界面

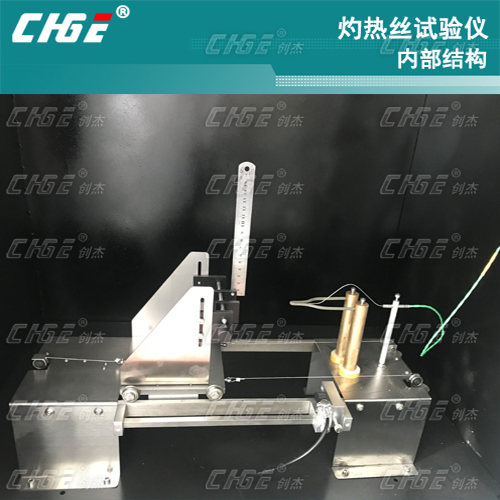

4内部结构
USB 接口 可将当天测试数据导出,在电脑上编辑保存,减少了操作人员的工作量。显示试验当天的 年,月,日,小时 ,分做的实验 ,保存的参数有试验时间,起火时间,熄灭时间 ,当前试验温度 ,当前电流。
配置清单:
1、外箱:1.2mm烤漆
2、按键:鸿波
3、热电偶:德国B+B
4、调压器:正泰
5、小车:创杰自制
6、选用7寸彩色屏,PLC控制
7、接近开关韩国奥托尼克斯, 8、带数据保存和导出功能
