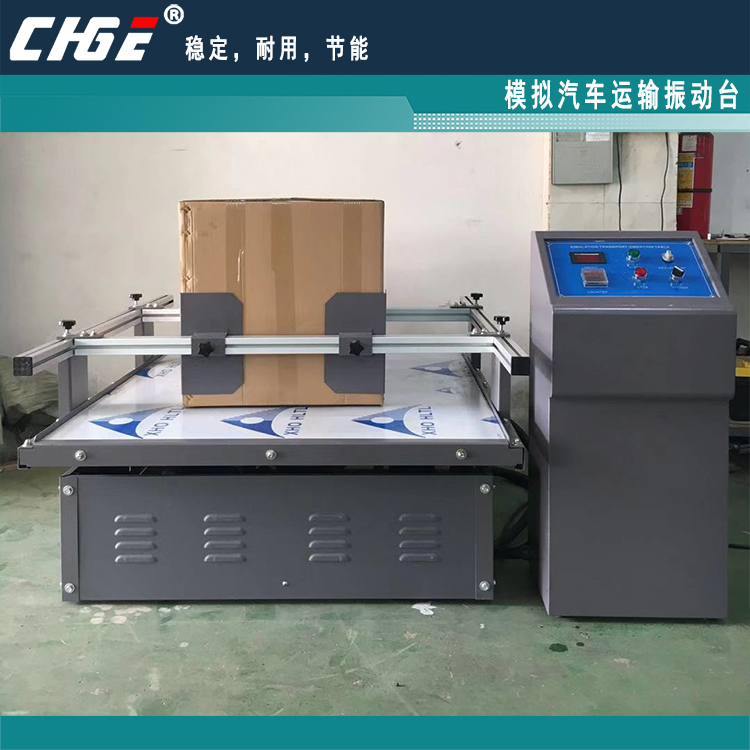

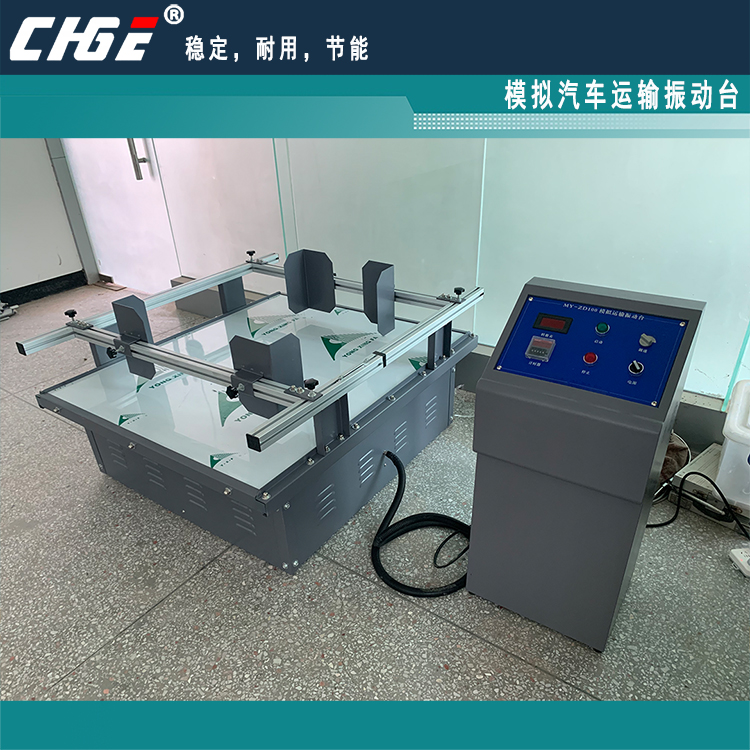

模拟汽车运输振动试验机（ZD100）
一、本机概述：
模拟运输振动台主要是模拟物品在汽车运输途中，遇到不同的路况如：颠簸、上坡、下坡、转弯等情况时，产品在汽车车箱内产生的物品与物品的碰撞，物品与车箱的碰撞，物品与物品的挤压等情况，给产品造成破坏，从而进一步改进物品质量及物品包装质量。以在实验室获取实际工况对于物品的影响，从而对物品及物品的包装给予评定或确认的依据。
二、设备原理：
跑马式振动台根据美国及欧洲运输标准，并参照美国同类设备改进制造。利用偏心轴承在旋转中产生椭圆形的运动轨迹来模拟汽车或轮船运输过程中货物产生的振动，碰撞。将测试平台固定在偏心轴承上，当偏心轴承转动时，测试平台的整个平面就会产生椭圆形的上下前后运动，调整偏心轴随转动速度相当于调整汽车或轮船的行驶速度。
测试标准对设备的要求如下：
ISTA测试标准是美国运输协会标准，ASTM是美国材料协会标准，两个标准对模拟运输振动的设备要求都是：振幅为25.4mm(1英寸，固定)，频率1.5-5Hz(或100-300转/分钟可调)，其试验依据为：T=14200/CPM(基于总振动次数为14200次),试验速度选择方式.ISTA/ASTM标准有关测试方法表:
|
试验速度(CPM)
|
对应频率(Hz)
|
测试时间 (M)
|
|
150
|
2.5
|
95
|
|
180
|
3.0
|
79
|
|
210
|
3.5
|
66
|
|
240
|
4.0
|
60
|
|
270
|
4.5
|
53
|
|
300
|
5.0
|
48
|
三、设备特点：
1、跑马式箱体整机采用静电烤漆处理，工作台面采用SUS#304不锈钢耐磨板、设计合理，结构紧固，运行安全、稳定、准确；
2、振动频率数显仪表显示且旋钮可调，精确度高；
3、采用进口三星同步静音皮带传动，噪声低；耐用
4、试验夹具采用导轨式，夹持产品方便、稳固、安全；
5、机台装有重型槽钢底座且四角配防滑胶垫，安装方便，运行平稳，无需安装地脚螺丝；
6、变频电机调速，运行平稳，负载能力强，使用寿命长；
7、装有铝型材护栏及振动频率限速保护，使试验操作更安全；
8、根据欧美同类设备改制，回转式振动，符合欧美运输规范。
适用于玩具、电子、家具、礼品、陶瓷、包装运输业对产品的包装进行检测试验.
四、主要技术参数：（可定制非标）
最大试验负载(kg)：100kg
频率范围：100～300rpm
振幅范围(mm)：25.4mm（英寸）
振动方式：往复式（俗称跑马式）
工作台面尺寸：L×W(cm)100×120
机体台面：SUS#304不锈钢
外箱体部分：电解板外烤防静电喷粉烤漆台面夹具铝合金
时间设定：0seconds秒，99hour小时
启动时间设定：0-15seconds
调速方式：变频调速（噪音低于70分贝）
电源电压(V/HZ)：□AC 1 ∮220/50Hz
消耗功率(KVA)：0.75
机台重量(kg)：180
环境条件：温度Temperature 5～40℃；湿度Humidity≤85%RH
标准：EN、ANSI、UL、ASTM、ISTA、GB/T4857.7-2005等国内外运输标准。
五、注意事项：
1、 装待测试样品时，一定要装牢固，拧紧螺丝锁扣；
2、 测试中发现测试样品未夹紧时，应停机后重新夹牢，机未停时严禁操作；
3、 测试样品尽可能放在中间；
4、 试样品不可超出工作台面，不可超载。 |
