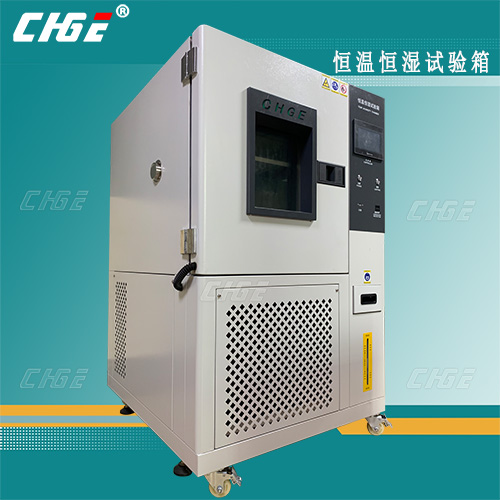

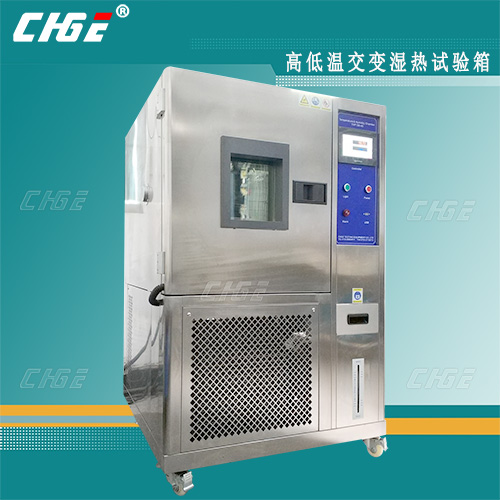

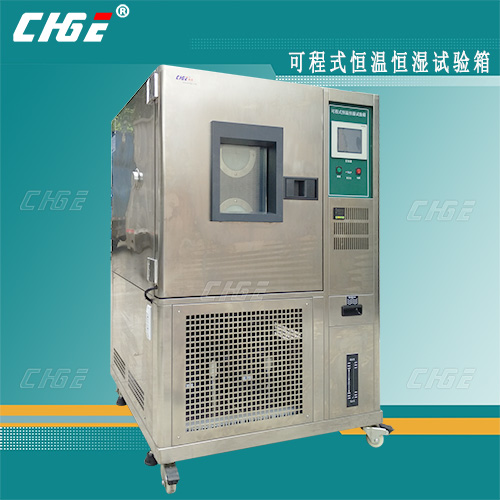

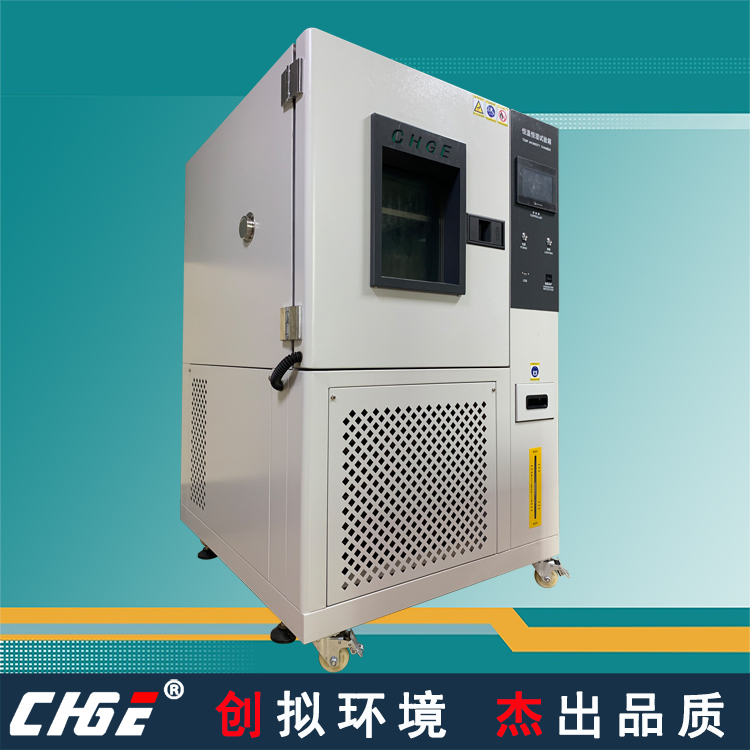

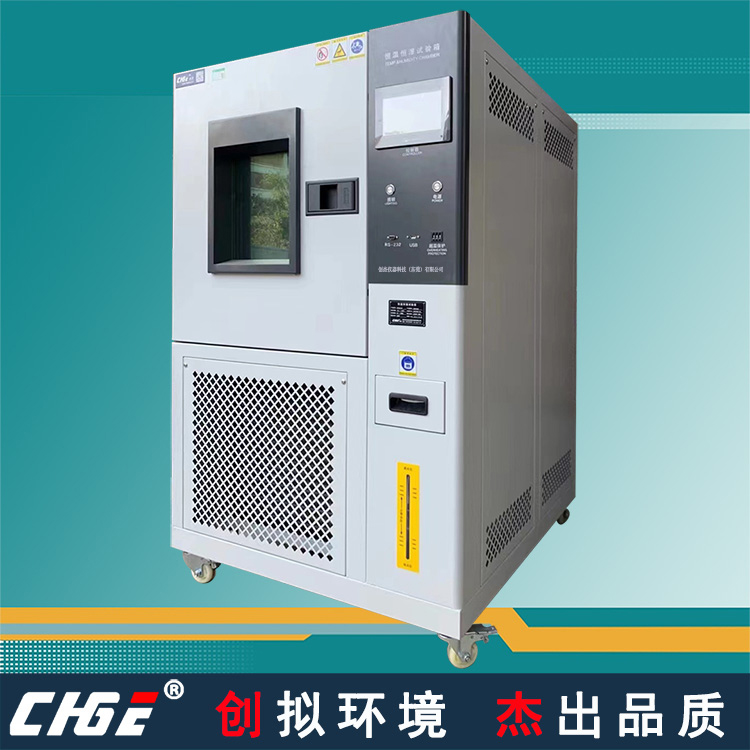

可程式恒温恒湿试验箱THP150-40

此款为可程式恒温恒湿试验箱THP150-40型全不锈钢款，内外均为SUS304不锈钢（可选201与316等其它材质），150升标准-40度高低温带湿度的测试设备，可选大小与不同温度范围，适用于各种产品原件等做高温、低温、湿度、交变试验，满足国标，偏差小，精度高。

THP150-40型号解析：

T:温度功能

H:湿度功能

P:可编程功能

150:内部容积150L

-40:最低温度-40度

可程式恒温恒湿试验箱技术参数

1. 产品名称	可程式恒温恒湿试验箱
2. 产品型号	THP150-40
3. 试样限制	本试验设备禁止： ①易燃、易爆、易挥发性物质试样的试验或储存 ②腐蚀性物质试样的试验或储存 ③生物试样的试验或储存 ④强电磁发射源试样的试验或储存
4. 容积、尺寸和重量
4.1. 标称内容积	150L
4.2. 内型尺寸	*W500H600D500mm*
4.3. 外型尺寸	*W1050H1600D1050mm*
4.4. 重量	约300㎏
5. 性能
5.1. 测试环境条件 5.2. 测试方法	环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下 GB/T 5170.2-1996 温度试验设备, GB/T2423.2-2008(IEC60068-2-2:2007)高温试验方法Bb GJB150.3-1986 高温试验 GB/T2423.1-2008(IEC60068-2-1:2007)低温试验方法Ab GJB150.4-1986 低温试验 GJB150.9-1986 热试验 GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab GB/T2423.4-2008(IEC60068-2-30:2005)交变湿热试验方法Db
5.3. 温度范围	-40℃→+150℃
5.4. 湿度范围	20-98%RH
5.5. 湿度范围	（30～95）%RH（参照温湿度可控制范围图，无有源湿、热负载）
5.6. 温度波动度	±0.5℃
5.7. 湿度波动度	±2.5%
5.8. 温度偏差	±2℃
5.9. 湿度偏差	+2/-3%RH (湿度>75%RH时)； ±5.0%RH（湿度≤75%RH时）；
5.10. 升温时间	+25℃→+85℃ (非线性)常温到85℃约需30分钟空载
5.11. 降温时间	+25℃→-40℃ (非线性) 常温到－40℃约需55分钟空载
5.12. 负载情况	无
5.13. 工作噪音	A声级≤70dB(A) (在环温25℃，回声少的隔音室内测得；采用A计权，测试8个点的平均值；各测试点水平离噪音源1米、高度离地面1米)
5.14. 满足试验标准	①GB/T 2423.1-2001 试验A：低温试验方法 ②GB/T 2423.2-2001 试验B：高温试验方法 ③GJB 150.3-1986 高温试验 ④GJB 150.4-1986 低温试验 ⑤IEC68-2-1 试验A：寒冷. ⑥GB 11158《高温试验箱技术条件》 ⑦GB/T 2423.2《电工电子产品基本环境试验规程试验B：高温试验方法》.
6. 结构特征
6.1. 保温围护结构	①外壁材料：高级不锈钢板或 A3钢板静电喷涂烤漆厚度1.2MM ②内壁材料：镜面不锈钢板SUS﹟304 .厚度1.0MM ③箱体保温材料：100mm耐高温硬质聚氨酯泡沫. ④箱门保温材料：100mm耐高温硬质聚氨酯泡沫. ⑤箱内底部做加强结构,可承重产品150KG
6.2. 底部结构强度	试验箱底部做轨道沉重能力：≤200Kg/m²(负载)，工作室底板采用4mm 槽钢整体焊接。
6.3. 空气调节通道	①不锈钢长轴离心风机： 1台/90W. ②风机、加热器、蒸发器（兼除湿器）、排水装置、压力平衡口、可调式导风板、温度传感器
6.4. 试验箱标准配置	①視窗320x420x40mm 3层真空钢化玻璃. ②平面嵌入式把手， ③門鉸鏈:SUS #304进口铰链 ④箱內节能燈：LED灯发光方式 ⑤引线孔：φ50mm 1个（配胶塞1个）
6.5. 箱门	① 单片门,向外打开，铰链在左，把手在右（面对箱体正面时）。 ② 门上配电热防结露，门框备防结露电热装置
6.6. 控制面板	彩色触摸式显示屏、温（湿）度控制显示屏、设备累时器、超温保护设定装置、急停开关、运行指示灯、故障指示灯、蜂鸣器、USB接口，具备USB功能可下载曲线及数据。
6.7. 机械室	制冷机组、压缩机接水盘、排压装置、加热装置，备用试样测试电源
6.8. 配电柜	配电板、散热风扇、总电源开关、装置IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、断路器
6.9. 　加热器	①鳍片式散热管形不锈钢电热器 ③ 热控制方式：SSR（固态继电器）无触点等周期脉冲调宽 ④ 热功率：约5.0KW
6.10. 电源线孔及排水孔	位于箱体背面
7. 制冷系统
7.1. 冷热装置	①法国泰康高效率省电型超低温冷冻系统(风冷式散热方式). ②冷却方式：风冷
7.2. 冷热交换装置	单双级制冷系统，1台TAJ2464Z法国泰康全封闭压缩机。采超高效率 SWEP 冷煤冷热交换设计【瑞典制 (sus#316)】，较传统内螺旋式效益高.
7.3. 发热负载调节	①采用自动调节冷煤流量装置，有效带走待测品发热负载与德/日技术同步. ②比传统设计,控制稳定性与再现性高且达到省电、更节能之超效能.
7.4. 制冷压缩机	法国泰康全封闭压缩机
7.5. 高效率元件	①冷凝器﹑蒸发器采AC&R 复式扰流型铝鳍片装置. ②节流装置均采用进口弛名制冷配件。
7.6．膨脹系統：	容量控制之冷凍系統（毛细管）.
7.7. 蒸发冷凝器	不锈钢钎焊板式换热器.
7.8. 制冷机控制方式	①控制系统的控制器根据试验条件自动调节制冷机的运行工况. ②蒸发压力调节阀. ③压缩机回气冷却回路 ② 制冷机系统设计有避震管等减振、降噪措施
7.9.制冷剂	霍尼韦尔R404a（臭氧耗损指数均为0）
7.10.蒸发压力阀	日本鹭宫进口品牌，低湿试验及高湿试验长期运行时可保证蒸发器不会出现结霜而导致降温故障等问题。
8.电气控制系统
a) 控制器型号	触摸式智能可程序温度控制器
b) 控制器规格	7寸 TFT真彩LED液晶触摸屏接口（65535真彩色，分辩率800*480）程序容量可达13450段，超长运行，每段530小时，最大32000次循环，定值最大999999小时 24位高精度，全范围两位小数显示，精确无比，无需校正支持中文/英文界面切换，支持定值、程式模式。支持汉字输入，输入程式名，和厂商信息。自带USB接口，可以插U盘下载曲线、历史数据（可代替记录仪）内置超大存贮空间，连续24小时开机可保存3个月的数数据（采样为1M）（可代替电脑存贮）支持RS485、LAN（网口）、GPRS（手机）等方式通讯，方便远程监控，数据采集。支持输出自由组合编程输出，可串接并接，多种组合方式，方便做高难度机型。快温变控制实现25度/分钟，低湿度可做 3度8%。具有T提前输出功能、冷流量控制功能、控制压缩机延时，无需外加时间继电器可选择做温度时也显示湿度、缺水提前提示，自动关灯等许多人性化的控制。同时支持干湿球方式及电子湿度传感器智能屏保界面，流程图监视、免费彩页广告，更生动、更形象。 LED屏，亮度自动调节，体积更小、更薄、便于安装，使用寿命更长。提供内置SMPS的I/O RELAY BOARD-接线简化和节省成本触摸交互式参数输入方式、基于PC的方便监控方便设定多达65种的输出（内置计时器）方式内置基于最先进的PID算法的自动调谐功能提供强有力的通讯环境和支持MAX-254台多分支结构卓越的Fuzzy功能和ARW启动-抑制超程电源电源触摸显示器, 温度模板:24V DC 300mA, 控制主板:AC100-220V 0.5A 锂电池设定DATA保存用(CR2032:最少 10年) 通信通信协议 MODBUS RTU-RS485, PC Link-网口(选配) 通信式样最多可以连接254台,通信速度:最大115,200bps DATA备份（选项）储存媒介提供 USB接口可备份/历史曲线/历史数据储存功能程式组/历史曲线/历史数据主要功能 PV曲线/组曲线实时表示温、湿度PV,SV曲线,表示历史储存的曲线,表示组曲线及进行状态 BMP 文件表示通过USB下载历史曲线为BMP图片格式文件把记录错误履历,提供使用者查阅,全部画面提供英语、中国语画面保护器功能,程式运行时可以设定操作条件,一个段次的运行时间(530小时59分),每段可以设定待机开关，定值最大999999小时
7.3控制器技术参数	精度:温度±0.1℃＋1digit 、湿度±1%R.H＋1digit 分辨率:温度±0.01℃,湿度±0.1%R.H. 温度斜率:0.1～9.9可设定. 具有上下限待机及警报功能. 温湿度入力信号干湿球PT100x2. 9组P.I.D控制参数设定,P.I.D自动演算. 干湿球自动校正画面
7.4控制方式	①抗积分饱和PID ②BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制 (温度试验设备) ③BTHC平衡调温调湿控制方式+DCC智能冷量控制+DEC智能电气控制(温湿度试验设备)
7.4画面显示功能	采画面对谈式,无须按键输入,屏幕直接触摸选项. 温度设定（SV）与实际（PV）值直接显示. 可显示目前执行程序号码,段次,剩余时间及循环次数. 运转累计时间功能. 温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能. 具单独程序编辑画面,每页最少可输入5个段次温湿度及时间. 中英文可任意切换。故障提示画面显示。屏幕可作背光调整. 屏幕显示保护功能可作定时，TIMER或手动关闭设定.
7.5程序容量及控制功能	可使用的程序组:最大120个PATTEN。可使用的记忆容量:共12000 SEGMENTS。可重复执行命令:每一个命令可达3200次。程序之制作采对谈式,具有编辑、清除、插入等功能。 SEGMENTS时间设定0～99Hour59Min。可程序时序控制模组装置x2组。具有断电程序记忆,复电后自动启动并接续执行程序功能。具RS-485或RS-232通讯接口。具USB接口功能。程序执行时可实时显示图形曲线。具有自动调节冷冻能力功能。具有预约启动及关机功能。具有日期,时间调整功能。按键及画面锁定（LOCK）功能。
③ 安全保护装置
a) 制冷系统	压缩机过热压缩机过流压缩机超压
b) 试验箱	可调式超温保护装置空气调节通道极限超温风机电机过热
c) 其它	总电源相序和缺相保护漏电保护加热管无风干烧保护过载及短路保护断电保护
④ 其他特别说明
a) 电源线缆	5芯（三相四线+保护地线）电缆4米1条（可依客户要求提供）
b) 引线孔	1个配胶塞的引线孔，直径φ50mm规格，其位置及数量在箱体结构允许及不影响性能的条件下可按用户要求订制
⑤ 其他配置
⑥ 运输	汽车包装运输
⑦ 使用条件	下列各项条件
a) 安装场地	地面平整，通风良好设备周围无强烈振动设备周围无强电磁场影响设备周围无易燃、易爆、腐蚀性物质和粉尘设备周围留有适当的使用及维护空间，如下图所示：
b) 环境条件	① 温度：5℃～35℃ ②相对湿度：≤85% ③气压：86kPa～106kPa
c) 供水条件	外部水源供给均需使用软化去离子水。
d) 供电条件电源电源容量最大电流电源开关	AC380V 三相+保护地线电压允许波动范围：AC（380±10）V 频率允许波动范围：（50±0.5）Hz 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用约7.5 kW 34A 63Ａ（塑壳漏电保护器）
e) 对储存环境的要求	设备不工作时，环境的温度应保持0℃～+45℃以内

部件配置清单

以下各个主要部件均采用国际优质品牌产品，是高质量大型恒温恒湿环境试验设备常用的配件。（全用正宗产品，整个试验设备的可靠性，稳定性具有绝对保障。）

序号	名称	产地品牌	备注	其他
1	控制器（RS485通讯及软件）	中国	7寸触摸式
2	压缩机	法国泰康	TAJ2464Z
2	交流接触器	施耐德	LC1D18、LC1D25
3	热继电器	施耐德	LRD12C(14-17A)
4	中间继电器	施耐德	MY2J
5	时间继电器	台湾 CKC	AH3-3(3M)
5	直流开关电源	台湾明纬	DC24V
6	欠逆相继电器	正泰AVN	APR-4-380
7	超温保护	韩国RAINBOW	TS-320S
8	SSR	台湾士研	SSR-40DA
9	温度传感器	台湾壹电	PT100
10	照明灯	飞利浦	220V\9W
11	信号指示灯	台湾TEND	TPWL5-220
12	闪光蜂鸣器	上海天亿	LA42S
13	控制变压器	天正	300VA
14	漏电保护器	施耐德	C32/3P+N+PE
15	按钮开关	台湾天德	LAS1-A
16	加热器（加温）	台湾隆星	定制
17	循环风机	台湾翊正电机	220V90W
18	风轮	台湾尚昱	6F
22	防汗线	台湾GOOLMAX	24VDC50W
23	多层真空玻璃视窗	香港庆强	定制
24	高温线	中国民兴
25	电线电缆	中国民兴
26	压缩机	法国泰康	1台
27	冷凝器	台湾中力制冷	定制
29	干燥过滤器	丹麦丹佛斯	DCL083S
30	膨胀阀	丹麦丹佛斯	TES5
31	电磁阀	日本鹭宫	NEV202
32	蒸发器	台湾中力	定制
33	制冷剂	美国霍尼韦尔	R404A/R23
34	冷冻油	英国冰熊	RL32H
35	油分离器	艾默生	A-55855
36	流量调节装置	丹佛斯	1/2″
37	高压开关	丹麦丹佛斯	KP5
38	工艺阀	台湾富洲	3/8″

以上主要配件均为实际使用配件，其他部件以实际使用为准。如后期有变动，以实际为准。
